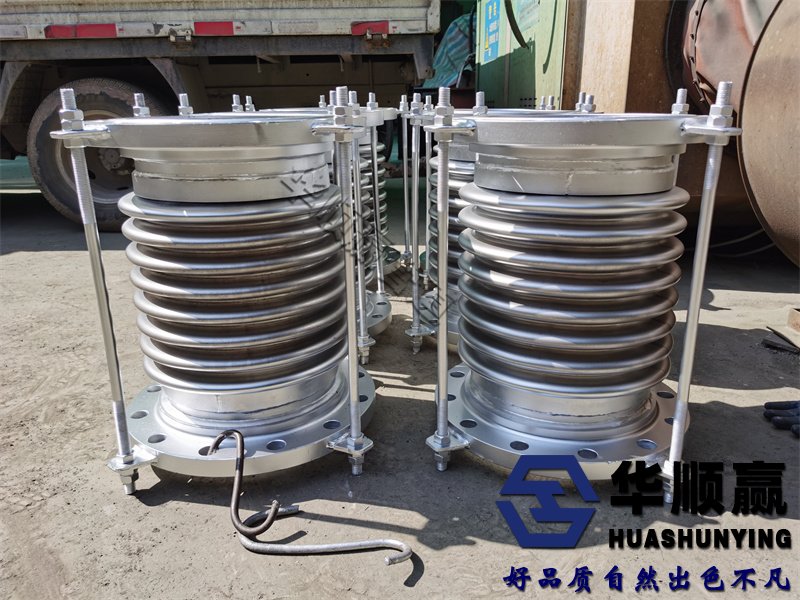

波紋管補償器,通用型波紋補償器,金屬波紋補償器
波紋補償器內壓下側壁鼓包的原因

波紋補償器在使用過程中經常會出現內壓側壁鼓包現象。許多客戶不知道為什麽會產生這種狀況。

當波紋管總長度固定且對軸向剛度有嚴格要求時,由於波紋管單波軸向剛度與波高立方成反比,規劃計劃為高波高、薄壁、多層結構。研討發現,關於高波高、薄壁、多層結構的大直徑波紋管,在壓力作用下會出現側壁鼓包,側壁環板區域變形大,中點撓度大。依據有限元應力分析,側壁環板是一個高應力區,等效Mises應力較大,要產生屈服。一起,峰穀處於低應力區,跟著壓力的逐步增大,屈服區向峰穀兩邊延伸。

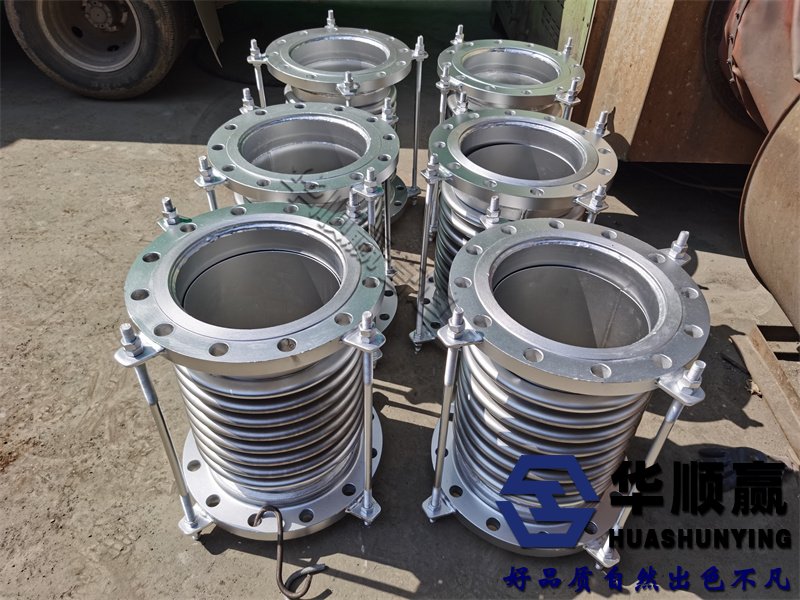

波紋管補償器,通用型波紋補償器,金屬波紋補償器

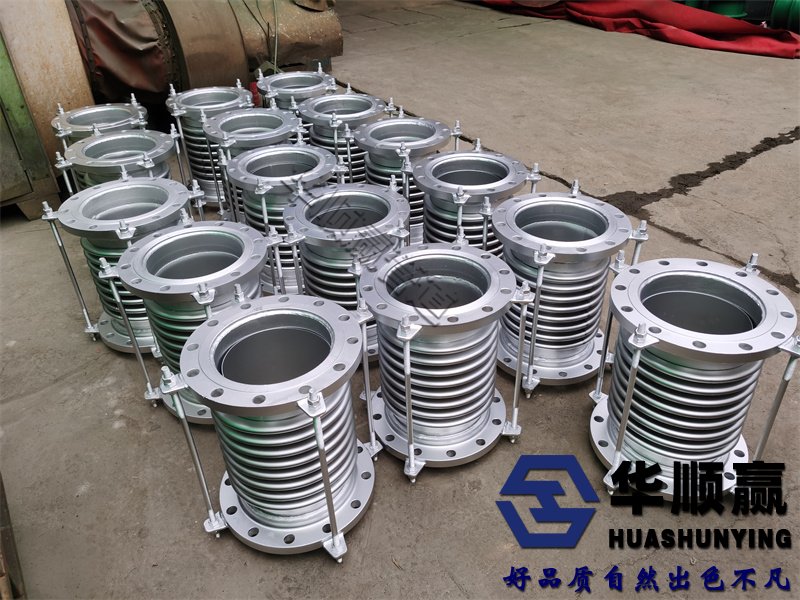

波紋管補償器,通用型波紋補償器,金屬波紋補償器
側壁鼓包是波紋補償器子午線剛度不足的典型表現。從強度視點看,側壁脹形波紋管的經向屈服是由過大的經向應力引起的。

EJMA規範第九版內壓與承壓章節中,以為U型波紋管截麵較大的經向應力會導致側壁鼓包,波紋形狀的改變會減小側壁空隙,降低波紋管的位移補償才幹,也可能對疲乏壽數產生負麵影響。顯著,不允許出現嚴峻的側壁脹大。當波紋管側壁鼓包嚴峻時,環板屈服麵積大,變形大,影響了波紋管的位移補償和疲乏壽數。

跟著波紋管補償器在各個職業的廣泛使用,在一些特別的使用場合,對一些性能指標提出了更高的要求。製造商隻要深化了解波紋管補償器的使用性能,才幹合理規劃波紋管補償器,然後大極限地進步波紋管補償器的使用性能。
